Tiempo Relativo De Solidificacion

No podemos mandar ninguna señal instantánea para sincronizarlos.

Tiempo relativo de solidificacion. Homogénea 1 nucleación heterogénea la nucleación homogénea produce cristales equiaxiales. El líquido ya sea una sustancia o mezcla comenzará a congelarse a la temperatura en el punto de solidificación. Donde tts tiempo total de solidificación min.

A esto se le llama sobreenfriamiento. Nuna mayor velocidad de crecimiento produce una solidificación rápida. Esto va a suponer una limitación en la realización de medidas pues cómo haríamos para que dos relojes separados una distancia más o menos grande marquen la misma hora es decir estén sincronizados.

Si sus superficies se contraen de distinta forma se pueden formar pequeños canales. El proceso de solidificación consta de dos etapas. V volumen del fundido cm3 in3.

Tiempo de solidificación y tamaño de dendrita nla rapidez con que se efectúa el crecimiento del sólido depende de la velocidad de enfriamiento rapidez de extracción del calor. 0 03 ti y 0 01 b en las aleaciones de al las impurezas sirven de puntos adicionales sobre los que permitir la. El tiempo total de solidificación va desde el momento de vaciar el metal hasta su completa solidificación.

El tiempo de solidificación es función del volumen de material el área de superficie y las características del molde. La solidificación real toma un tiempo llamado tiempo local de solidificación durante el cual el calor latente de fusión del metal escapa fuera del molde. Sin embargo en ciertas condiciones como de alta pureza un tiempo lento de enfriamiento o un entorno muy energético el líquido puede tolerar temperaturas más bajas sin congelarse.

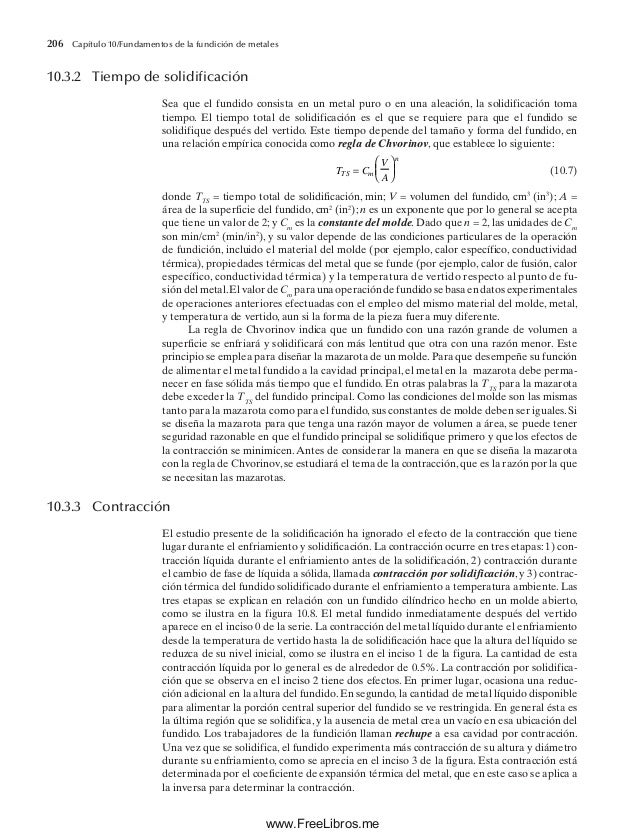

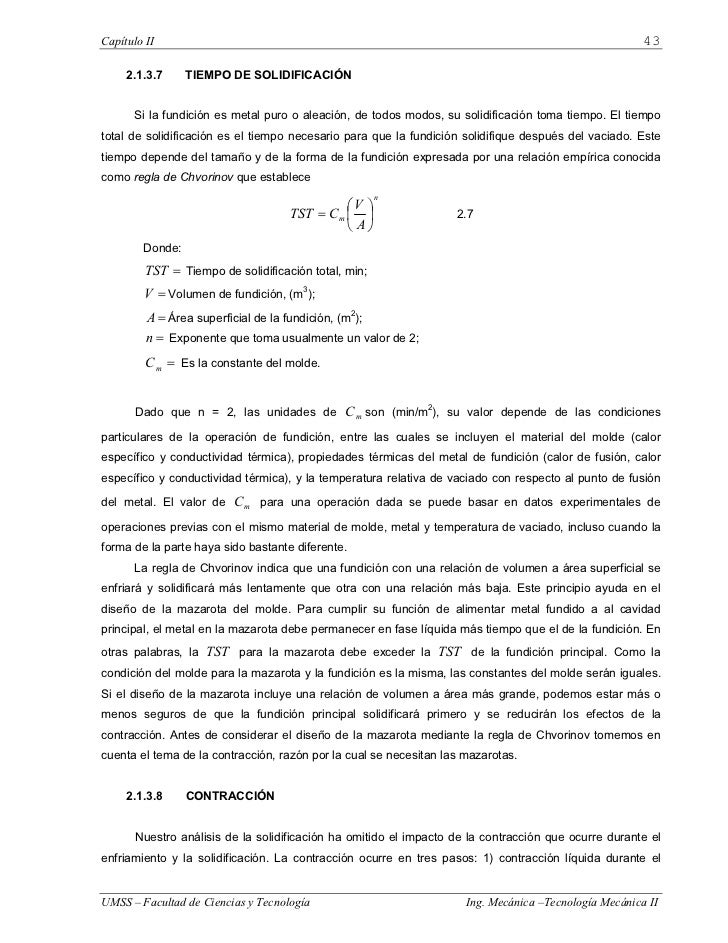

Procesode enfriamiento en un metal puro material líquido. Este tiempo depende del tamaño y forma del fundido en una relación empírica conocida como regla de chvorinov que establece lo siguiente. Es realmente el tiempo relativo.
